Pada artikel kali ini, kami akan memberikan tutorial mengenai pemanfaatkan SNMP pada The Dude untuk memonitoring jaringan yang ada, yaitu perangkat OLT pada jaringan FTTH.

SNMP (Simple Network Management Protocol) adalah protokol standar untuk mengelola dan memantau perangkat jaringan seperti router, switch, server, OLT, dll dalam jaringan.

Komponen utama:

• Manager (NMS): Aplikasi yang mengumpulkan dan mengelola data perangkat (contoh: The Dude, Zabbix, PRTG).
• Agent: Proses di perangkat yang menyediakan data ke Manager.
• MIB (Management Information Base): Basis data berisi parameter yang bisa dimonitor.
• OID (Object Identifier): Kode unik yang menunjuk data tertentu dalam MIB.

Pada The Dude server, terdapat fitur SNMP walk yang berfungsi untuk membaca seluruh data SNMP dari perangkat secara berurutan berdasarkan OID. Di The Dude, SNMP walk digunakan untuk:

• Melihat semua informasi SNMP yang bisa diambil dari perangkat.
• Memeriksa apakah SNMP pada perangkat sudah aktif dan berfungsi.
• Menemukan OID spesifik untuk pemantauan (misalnya CPU usage, traffic interface, suhu, dll).

Dengan SNMPwalk di The Dude, admin jaringan dapat dengan mudah memverifikasi data yang tersedia dan menambahkan informasi pemantauan sesuai dengan kebutuhan.

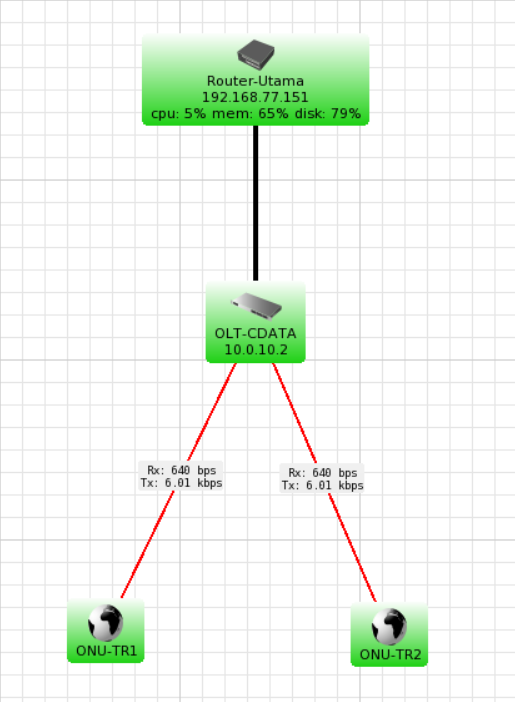

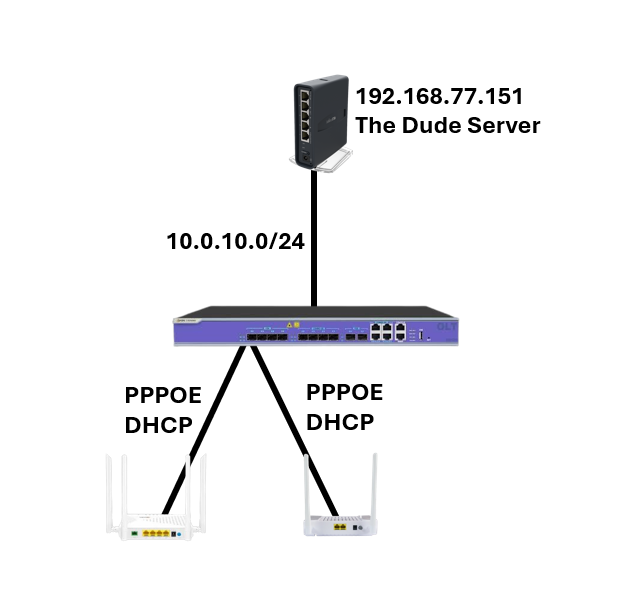

Topologi

Perangkat yang digunakan:

1. FD1604S-B1
2. FD514GD-R460
3. FD512XW-R460

Konfigurasi

1. Langkah pertama kita harus menghubungkan perangkat perangkat kita ke the dude server, aktifkan SNMP pada setiap perangkat yang akan dimonitoring melalui The Dude.

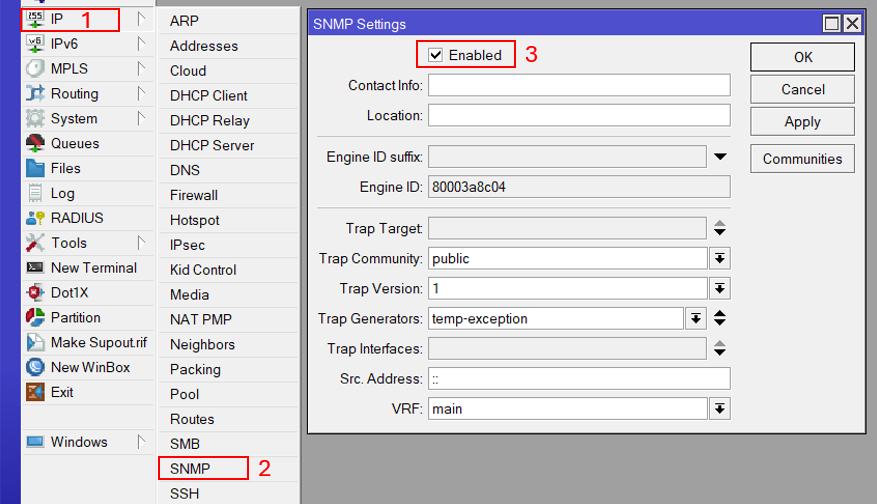

   Router:

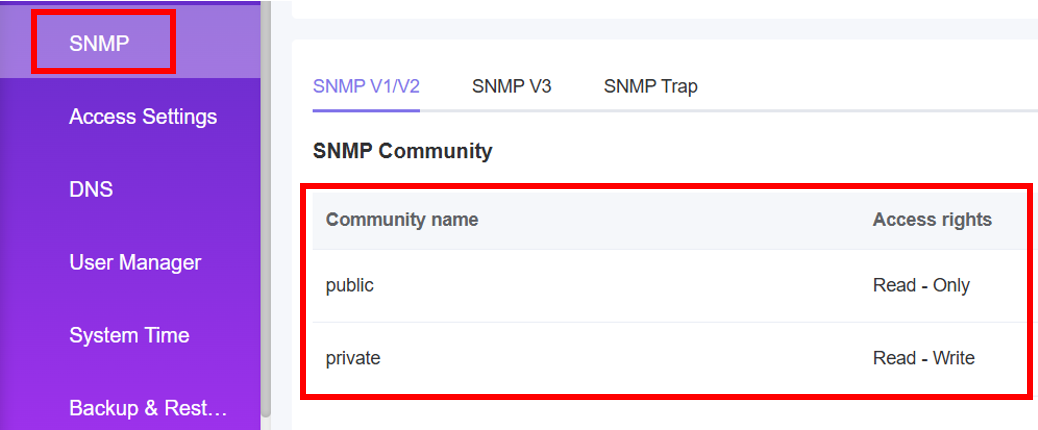

   OLT:

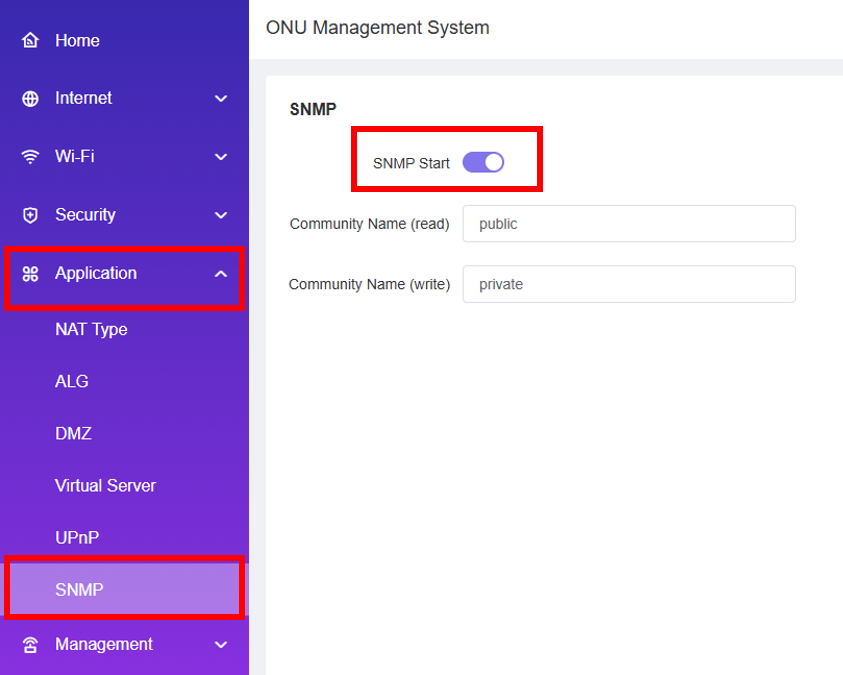

   ONT

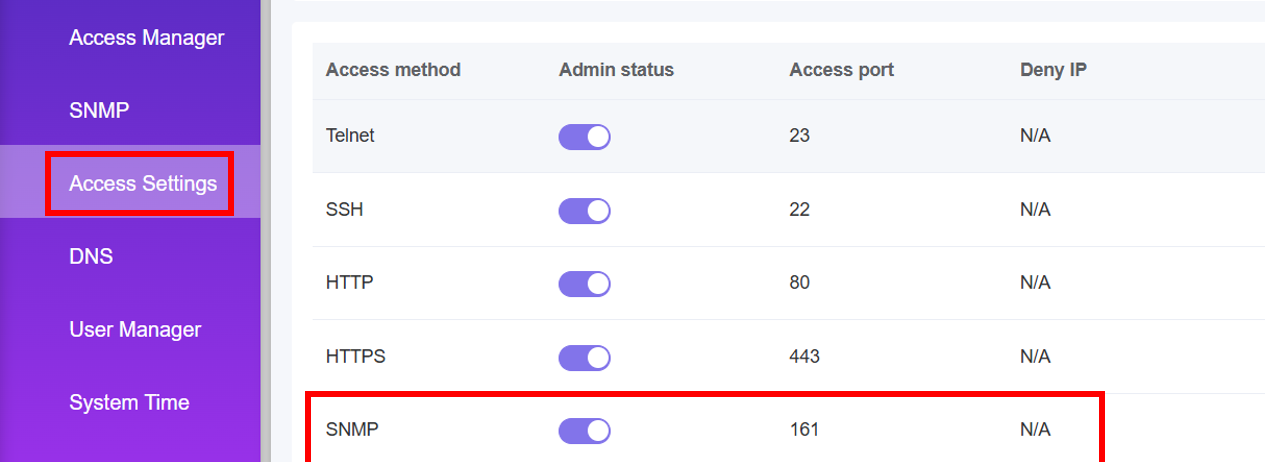

   Pastikan juga port SNMP dari setiap perangkat telah sesuai.

2. Selanjutnya input perangkat perangkat yang digunakan kedalam The Dude, untuk tutorialnya ada di artikel berikut: Monitoring dengan aplikasi The Dude

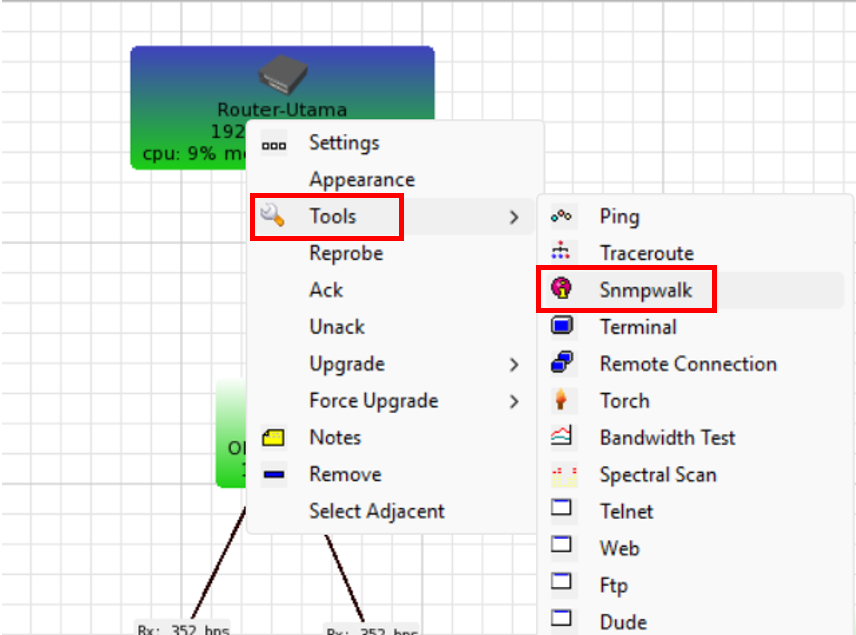

3. Untuk mencari OID yang diperlukan kita bisa klik kanan pada Router atau OLT, lalu kita pilih SNMPwalk, maka akan muncul list dan tree untuk mengetahui OID dari SNMP perangkat tersebut.

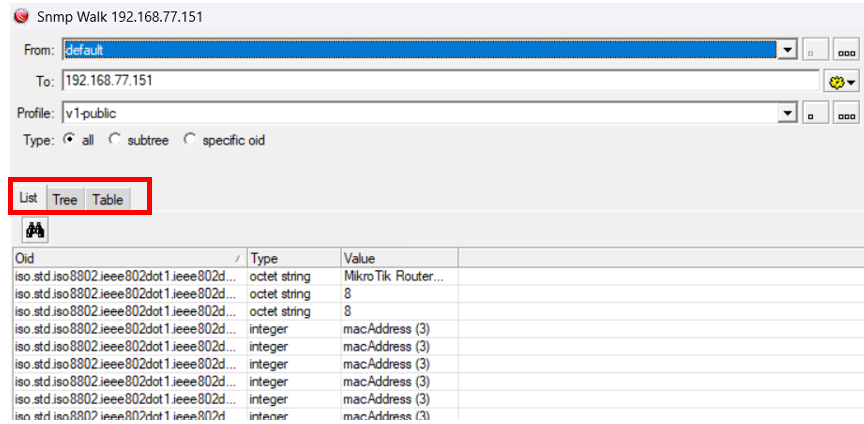

   Pada table terlihat ada OID, Type, dan Value. Agar kita dapat mengetahui OID tersebut digunakan untuk memonitoring apa maka kita bisa melihat pada Value, value tersebut yang akan ditampilkan pada home page The Dude.

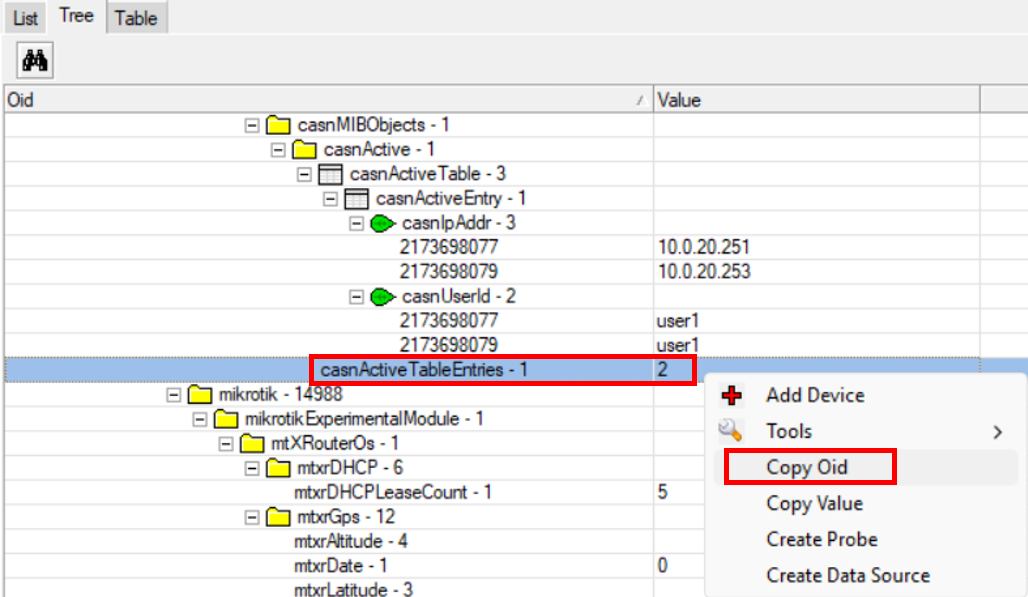

4. Selanjutnya kita bisa mengcopy OID dengan cara mengklik kanan pada table yang ingin dimonitoring. Contohnya saya akan mengambil OID untuk memonitoring client active PPPOE dirouter.

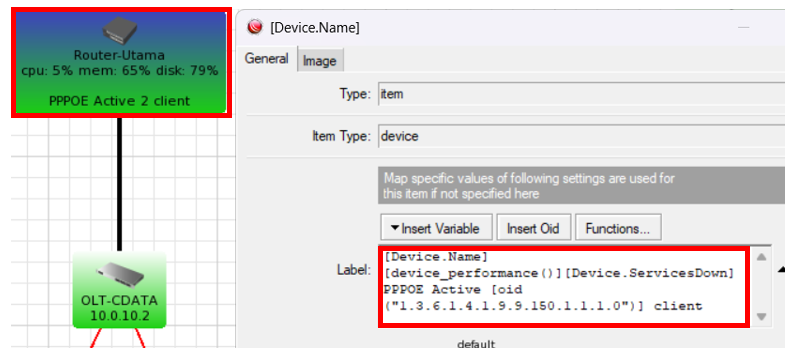

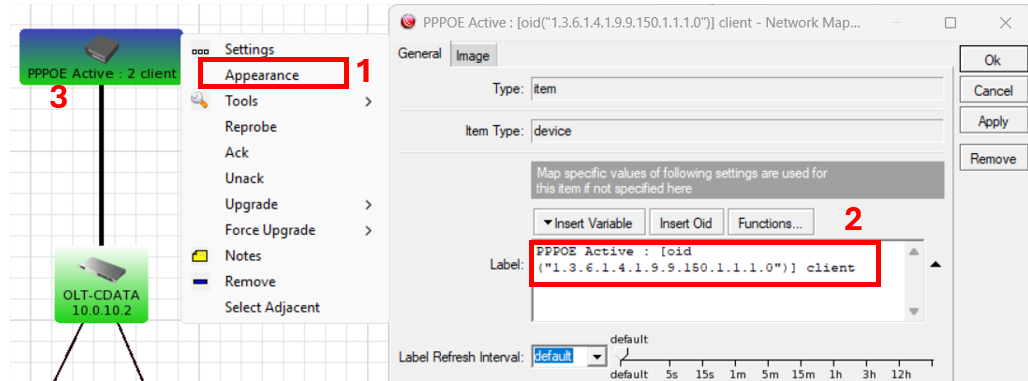

   Setelah itu, kembali ketampilan awal The Dude, klik kanan router dan pilih appearance dan bikin format dilabel untuk memonitoring sebagai berikut :

   PPPOE Active [oid("1.3.6.1.4.1.9.9.150.1.1.1.0")] client



   Untuk menambahkan variable lain, kita juga bisa mengambil variable tersebut pada insert variable, nanti variable tersebut akan terisi otomatis pada label.

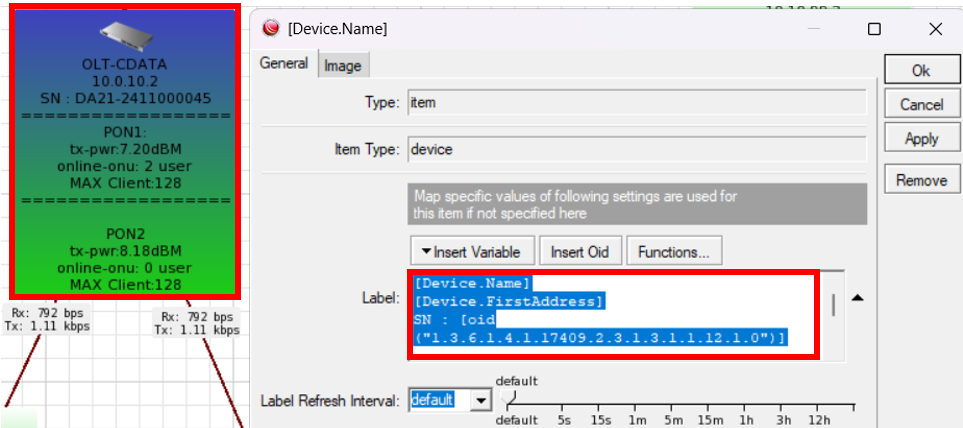

   Lakukan hal yang sama pada perangkat OLT, sebagai contoh saya akan mengambil data berikut:

   [Device.Name]
   [Device.FirstAddress]
   SN : [oid("1.3.6.1.4.1.17409.2.3.1.3.1.1.12.1.0")]
   ==================
   PON1:
   tx-pwr:[oid("1.3.6.1.4.1.34592.1.5.1.1.2.17.2.1.4.1.0.1310721")]dBM
   online-onu: [oid("1.3.6.1.4.1.17409.2.3.3.1.1.8.1.0.1310721")] user
   MAX Client:[oid("1.3.6.1.4.1.17409.2.3.3.1.1.7.1.0.1310721")]
   ==================
   PON2:
   tx-pwr:[oid("1.3.6.1.4.1.34592.1.5.1.1.2.17.2.1.4.1.0.1310722")]dBM
   online-onu: [oid("1.3.6.1.4.1.17409.2.3.3.1.1.8.1.0.1310722")] user
   MAX Client:[oid("1.3.6.1.4.1.17409.2.3.3.1.1.7.1.0.1310722")]



5. Setelah langkah monitoring OLT selesai, kita lanjut ke monitoring ONU. Untuk perangkat ONU sendiri tidak semua terdapat fitur SNMP, dan OID yang bisa dimonitoring tidak selengkap di OLTnya. Sebagai contoh saya akan memonitoring port LAN ONU berikut :

   [Device.Name]
   [Device.FirstAddress]
   Port 1 : [oid("1.3.6.1.2.1.2.2.1.8.0")]
   Port 2 : [oid("1.3.6.1.2.1.2.2.1.8.1")]
   Port 3 : [oid("1.3.6.1.2.1.2.2.1.8.2")]
   Port 4 : [oid("1.3.6.1.2.1.2.2.1.8.3")]



   Dapat terlihat bahwa ada perangkat yang tersambung ke LAN port 2

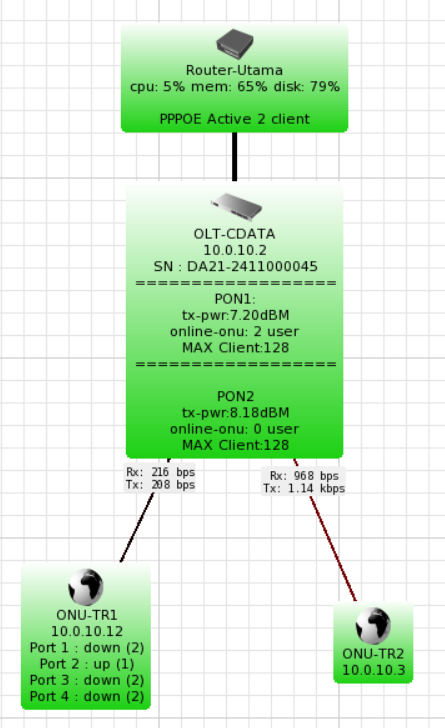

   Hasil akhir dari konfigurasi di atas sebagai berikut :



Kesimpulan

Pemanfaatan SNMP pada The Dude memberikan kemudahan bagi administrator jaringan dalam melakukan monitoring perangkat seperti OLT, ONU, dan router secara real-time. Melalui fitur SNMPwalk, admin dapat mengetahui seluruh data SNMP yang tersedia, menemukan OID spesifik untuk parameter penting seperti jumlah client, trafik, atau daya optik, dan menampilkannya langsung di tampilan The Dude.

Dengan konfigurasi yang tepat, The Dude dapat menampilkan status perangkat secara terpusat dan efisien, sehingga proses pengawasan, analisis performa, serta deteksi masalah jaringan dapat dilakukan lebih cepat dan akurat.
